Descrizione del cavo di toppa in fibra ottica
|
|

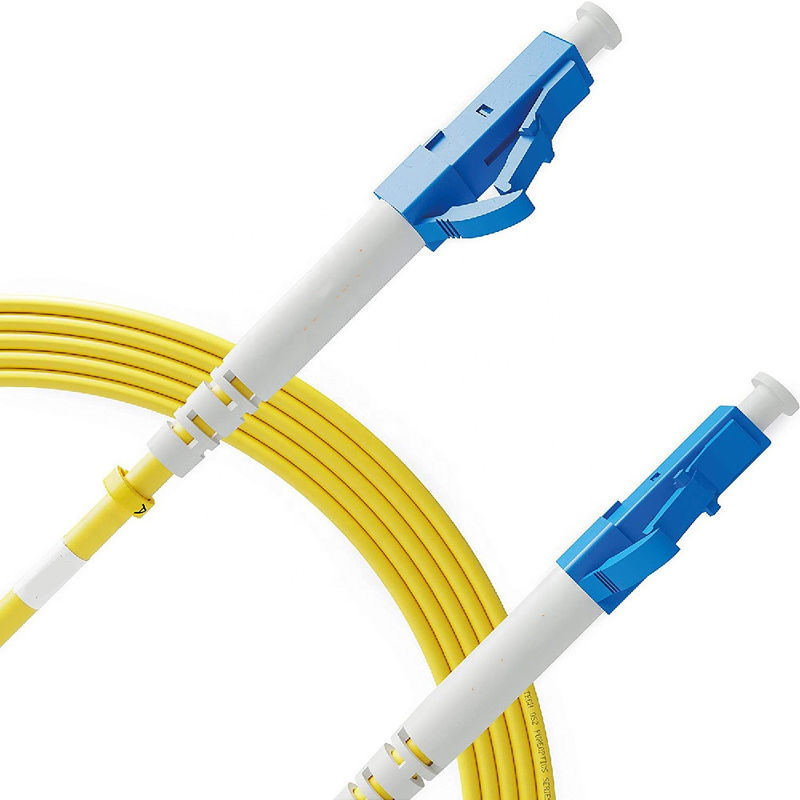

Cavo patch in fibra ottica
|
|
|
|
|
|
Modalità singola/multipla
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1M o richiesta del cliente
|
Temperatura di funzionamento
|
|
Temperatura di conservazione
|
|
Le sigle SC, LC, FC e ST si riferiscono ai tipi più comuni di connettori ottici nelle applicazioni FTTH e nelle reti dati.Per quanto riguarda la terminologia PC/UPC/APC, si fa riferimento al tipo di lucidatura applicata al terminale ottico (ferrule) che consente agli impulsi di luce laser di attraversare due fibre ottiche.
Quindi, ad esempio, un tipico pigtail FTTH con un connettore SC/APC si riferisce a un connettore SC con una lucidatura APC.
Prima di iniziare: una buona pratica è mantenere pulite le punte delle ferrule per ottimizzare il collegamento ottico.Se il connettore si sporca, è necessario utilizzare un detergente per connettori ottici per eliminare polvere e macchie.
Schema di un tipico connettore in fibra ottica di tipo SC
Particolare di un connettore ottico SC (Subscriptor Connector o Square Connector)
* “SC” sta per... Suscriptor Connector o Square Connector
* Una breve storia: sviluppato da Nippon Telegraph and Telephone, è diventato il più popolare a causa dei suoi costi di produzione in diminuzione.
* Caratteristiche: raccordo rapido push-and-pull.È compatto, consentendo una grande densità di connettori per strumento.Viene utilizzato in FTTH, telefonia, CATV, ecc.
* Caratteristiche ottiche: per fibre monomodali e multimodali.Perdite di 0,25 dB.
Particolare di un connettore ottico LC (Lucent Connector o Little Connector)
* "LC" sta per... Lucent Connector o Little Connector.
* Una breve storia: sviluppato da Lucent Technologies e rilasciato nel 1997.
* Caratteristiche: raccordo push-and-pull (ricorda un RJ45).Più sicuro e più compatto del tipo SC, consentendo una densità ancora maggiore di connettori in rack, pannelli e FTTH.
* Caratteristiche ottiche: per fibre monomodali e multimodali.Perdite di 0,10 dB.
Particolare di un connettore ottico FC (Connettore Ferrule)
* "FC" sta per Connettore Ferrule.
* Una breve storia: è stato il primo connettore ottico a utilizzare una ghiera in ceramica, sviluppato da Nippon Telephone and Telegraph.Il suo utilizzo sta diventando meno comune a favore dei connettori SC e LC.
* Caratteristiche: il raccordo a vite del connettore è a prova di vibrazioni;pertanto trova impiego in applicazioni in movimento.Viene anche utilizzato negli strumenti di precisione (come OTDR) ed è molto popolare in CATV.
* Caratteristiche ottiche: per fibre monomodali.Le sue perdite di inserzione raggiungono gli 0,3 dB.
Lucidatura puntale fibra ottica: PC, UPC e APC
* PC: contatto fisico.La ghiera è smussata e rifinita su una superficie piana.In questo modo si evitano spazi vuoti tra le ferrule dei connettori da accoppiare e si ottengono perdite di inserzione comprese tra -30 dB e -40 dB.Il suo utilizzo è sempre più in calo.
* UPC: contatto ultra fisico.Sono simili ai connettori per PC, consentendo perdite di ritorno decrescenti fino a un margine compreso tra -40 e -55 dB grazie alla curva più netta dello smusso.La tendenza attuale lo utilizza nelle scadenze per consentire agli operatori di eseguire test di rete, ad esempio utilizzando un OTDR.
* APC: contatto fisico ad angolo.La ferrula termina in una superficie piana con un angolo di 8 gradi che lo rende il connettore che ottiene un miglior collegamento ottico perché riduce le perdite di ritorno fino a -60 dB consentendo così di aumentare il numero di utenti in fibre monomodali.Per questo motivo, unito ai costi di produzione in costante diminuzione, APC è diventato il tipo di lucidatura più utilizzato.
Imballaggio e consegna
Applicazione
Chi siamo
Guangzhou Jingchang Wire & Cable Co., LTD è un produttore leader di cavi a guangzhou in Cina, l'azienda ha riunito un gruppo di senior nazionali ed esteri.
Jinchang ha 15 anni di storia.Allo stato attuale, abbiamo 1 fabbriche in Cina.La superficie totale è di 12000 metri quadrati, 10 linee di produzione.Le fabbriche impiegano 200 persone per la produzione di prodotti di rete.
FAQ
Q1: Sei una società commercialempany omproduttore?
Siamo un professionistamproduttore che produce commcavo unication, come UTP/FTP/SFTP cat5, cat5e, cat6, cat7, patch cord, cavo coassiale, cavo di alimentazione, ecc.Quando hai un viaggio in Cina, non esitare a contattarci per venirti a prendere in aeroporto e welcome per visitare la nostra fabbrica.
Q2: Perché sceglierci? Qual è il tuo vantaggio?
La nostra fabbrica fondata nel 2011, situata nel distretto di Baiyun, nella città di Dongguan.Produci vari cavi permore di 9 anni di esperienza. Puoi ottenere prodotti di qualità garantita e un'esperienza di acquisto eccellentemnoi!
Prodotti di qualità: crudo di alta qualitàmateriale
comprezzo competitivo: prezzo di fabbrica
OEMservizio: offerta e benvenutome OEMservizio
Servizio premuroso: risposta rapida entro 24 ore
Consegna rapida time: Piano di produzione e data di consegna rigorosi.
